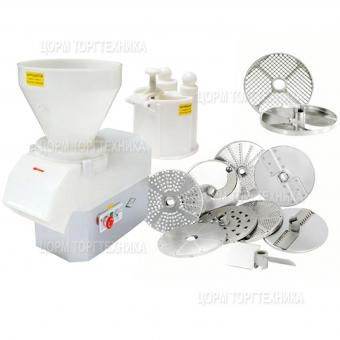

Машина МПР-350 протирочно-овощерезательная (овощерезка)

Машины протирочно-резательные МПР-350М предназначены для протирки вареных продуктов (картофеля, свеклы, моркови, жидких каш, гороха, фасоли, яблок, творога и т.д.), нарезки сырых и вареных продуктов (картофеля, свеклы, моркови, лука, репы, брюквы, огурцов, томатов и т.д.) на частицы различной геометрической формы, тонкого измельчения картофеля, моркови, а также шинковки капусты.

Комплект дисков для нарезки кубиками (нож+решетка) используется для нарезки сырых плотных овощей (картофель, морковь, свекла, редис, огурцы в т.ч. маринованные) для рагу и начинки мучных изделий вместе с рубленым мясом и луком, а также для нарезания болгарского перца и моркови для риса с овощами.

Кубики 10х10х10 мм обычно используются для овощных и фруктовых салатов, в т.ч. для нарезания вареных картофеля, моркови, свеклы, яблок, груш и др. овощей и фруктов. Эти же размеры позволяют нарезать вареную колбасу с однородной консистенцией.

Нож для нарезки соломкой 2х2 позволяет делать красивую салатную нарезку для большинства овощей (свеклы, капусты, редьки, картофеля, в том числе свежих и маринованных огурцов и т.д.) и фруктов. А также используется для нарезания моркови на корейские салаты, при этом морковь располагается в большом бункере плашмя, вдоль ножа для получения максимально длинной соломки.

Машины предназначены для эксплуатации на предприятиях общественного питания и малых предприятиях по переработке овощей.

Машины выпускаются в трёх вариантах исполнения:

МПР-350М - для нарезки сырых и вареных, протирки вареных продуктов.
МПР-350М-01 - для протирки вареных продуктов.
МПР-350М-02 - для нарезки сырых и вареных продуктов.

Устройство и работа машин протирочно-резательных

Машины состоят из привода, вала и рабочей камеры. Привод включает в себя электродвигатель, шкивы и клиновой ремень.

1 – Приспособление для нарезки; 2 – Винт специальный; 3 – Сменные рабочие органы;

4 – Втулка; 5 – Гайка регулировочная; 6 – Контргайка; 7 – Сбрасыватель; 8 – Рабочая камера лотка; 9 – Панель;

10 - Электродвигатель; 11 – Болт натяжения; 12 – Плита подмоторная;

13,17 – Шкивы; 14 – Опора; 15 – Рама; 16 – Ремень клиновой (Z(0)-800 ГОСТ 1284.1-89);

18,24 – Крышки; 19 – Вал; 20 – Подшипники (206 ГОСТ 8338-75); 21 – Стакан; 22 – Манжета;

23 – Отражатель; 25 – Гайка; 26 - Щиток; В – Рабочий зазор

Для измельчения сырых и вареных продуктов необходимо установить  на  вал  один  из сменных рабочих органов. Приспособление для нарезки устанавливается на рабочую камеру. Перерабатываемый продукт подается в одно из окон приспособления для нарезки и проталкивается толкателями в зону резания.

1 - Корпус; 2 – Толкатель серповидный; 3,4 – Толкатели цилиндрические; 5 – Кронштейн

Для протирки вареных продуктов необходимо установить на вал диск протирочный, затем ротор лопастной. Приспособление для протирки устанавливается на рабочую камеру.

1 - Корпус; 2 – Предохранитель; 3 – Ось; 4 – Втулка

Овощи и картофель вымыть, очистить от кожуры и удалить глазки. Кочан капусты очистить от грязных листьев, вырезать кочерыгу, а затем порезать на части.

Картофель должен подаваться на протирку очищенным от кожуры, без глазков, сваренным, без отвара, согласно рецептуре предприятий питания. Температура протираемого картофеля должна быть от плюс 85 до плюс 90 ⁰С.

Крупы и бобовые подаются на протирку сваренными в виде жидких каш. Творог протирается без предварительной обработки. Яблоки подаются на протирку предварительно промытыми и очищенными от сердцевины, печеными или вареными. Морковь и свекла подаются на протирку сваренными, очищенными от кожуры и измельченными на диске терочном.

Протертые овощи и творог должны представлять собой однородную массу без комочков. Протертое картофельное пюре должно быть однородным, не вязким, без комочков. Картофель не должен остывать ниже плюс 80⁰С.

При протирке жидких каш оболочка зерен должна оставаться на протирочном диске. Во избежание попадания мезги в протертую массу, необходимо периодически очищать диск.

Транспортировка

Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.

Монтаж

Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности, техники безопасности и монтажной схемы.
